中厚板熱矯直機輥系軸承：多次大修實證經驗 — 失效分析與選型指南
作者：RAYSDE 軸承 — 鋼廠與重工業軸承的供應商與 OEM 夥伴。
1. 應用概述：熱矯直機對其軸承做了什麼

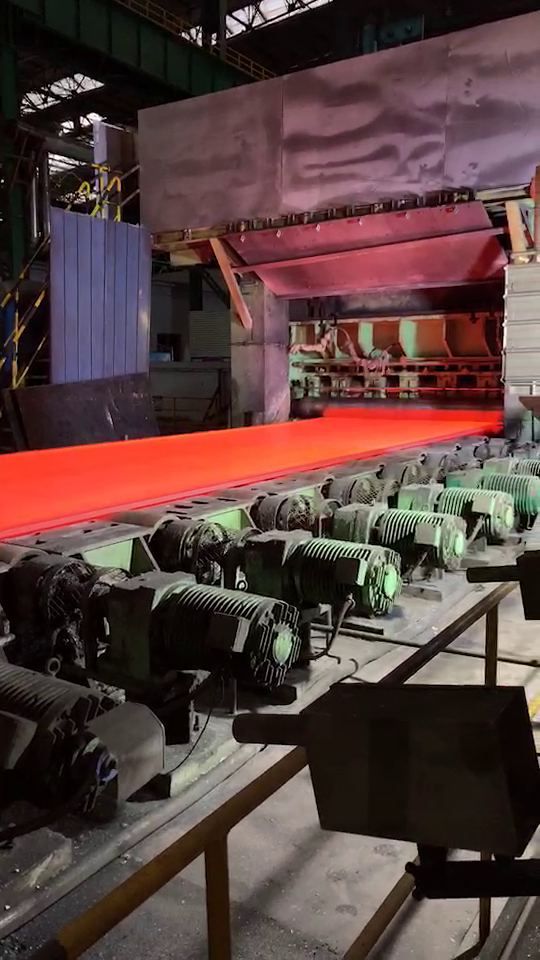

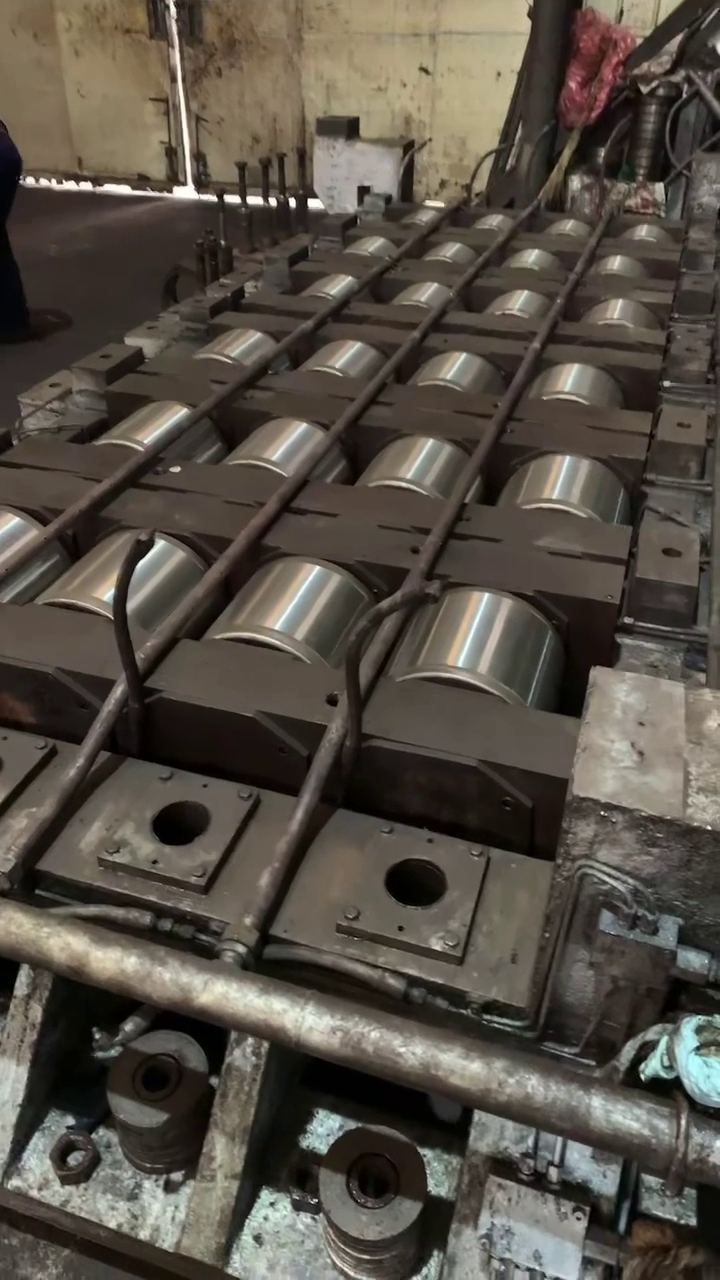

在中/厚板軋機中，熱矯直機（矯直機）將軋線下來的約 500–900 °C 板材矯平。每根輥被驅動、承載，並從表面受熱。一臺典型的機器佈置兩排錯列輥，每根輥的兩個輥頸由各大型調心滾子軸承支承，由穿過黃銅分配器塊的油氣系統潤滑。
三個主導軸承壽命的因素：
- 沿輥頸的熱傳導升高軸承溫度、減薄膜厚。
- 載荷下的輥身撓度使輥頸不對中 — 軸承必須自調心，否則會端載。
- 污染：氧化皮粉塵與除鱗水會找到每條路徑進入軸承座。
2. 案例：從多次中厚板軋機作業彙總的大修經驗
本文提煉自我們爲中厚板軋機多次完整矯直機大修供軸承的經驗 — 並非單次作業。每次大修範圍相同：拆下全部輥、檢查每個輥頸軸承、通過堆焊再製造磨損輥面、重新機加工、裝配新軸承，並用新的容積式分配器恢復油氣潤滑系統。
解體時發現的狀況一次又一次講述同一故事 — 這也是我們在大多數熱矯直機中看到的相同故事。
3. 失效分析：拆下軸承所呈現的現象
3.1 潤滑脂碳化與咬死（工作輥位置）
失效位置的軸承從輥頸上拆下時，外圈已被頂松、潤滑脂已轉化爲堅硬的黑色碳化物。一旦潤滑脂在持續輥頸溫度下碳化，數小時內即發生金屬對金屬接觸；由此產生的熱量使內圈膨脹、遊隙變負，軸承抱軸並在軸上爬行。
3.2 滾道擦傷與滾動體磨損

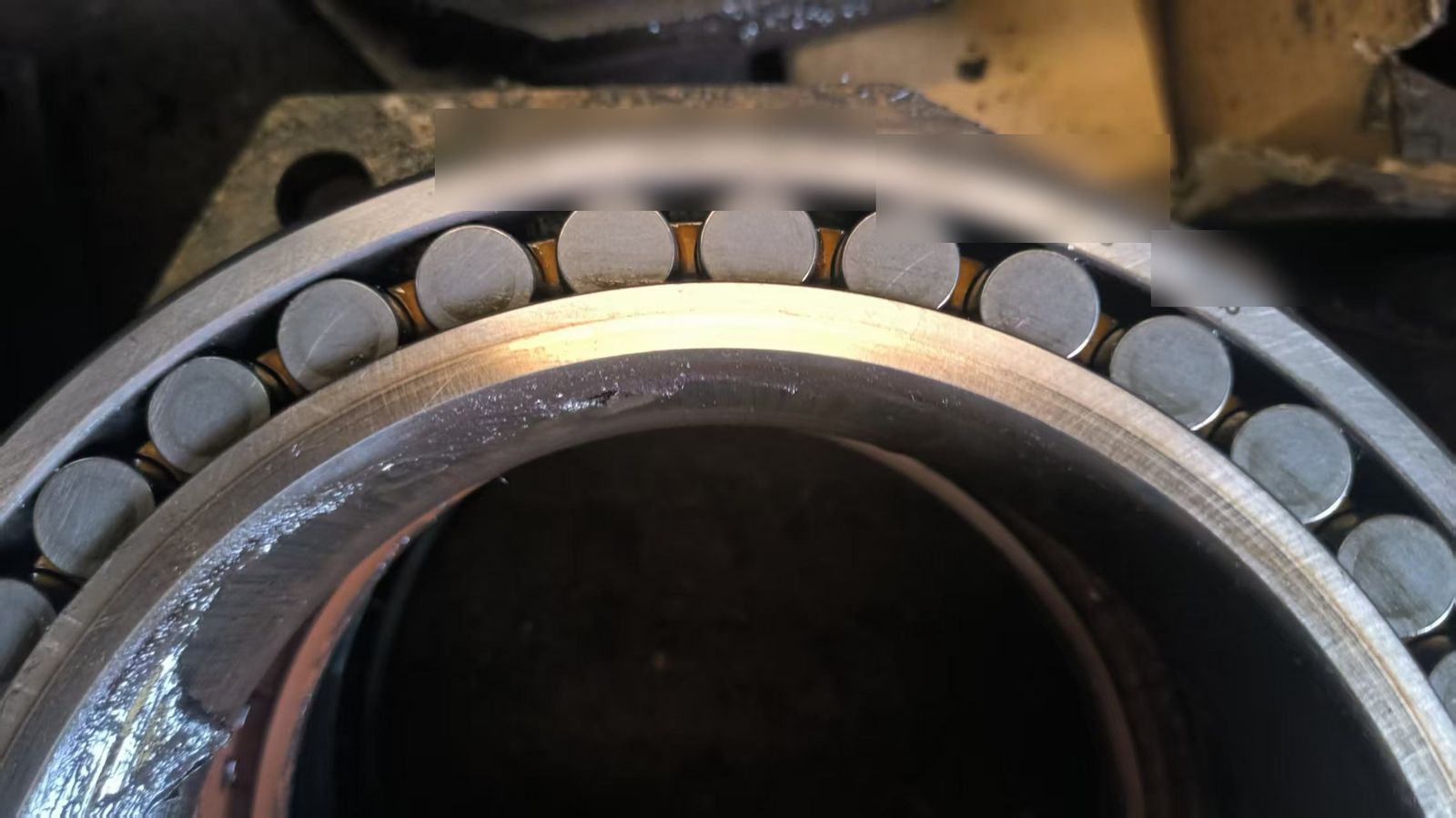

在第二個軸承上，滾動體出現表面變色，內圈滾道出現周向擦傷。當油膜過薄無法承受載荷時這是典型表現：表面微凸體微焊並撕裂，產生熱量並加速剝落。
3.3 爲何遊隙等級比品牌更重要
兩種失效模式都追溯到同一根源：熱環境疊加錯誤的內部遊隙。在熱矯直機上以常規遊隙指定的調心滾子軸承，在熱膨脹與過盈配合減薄後失去運行遊隙。解決辦法不是“更好”的軸承 — 而是正確的 C3（或 C4）遊隙、耐高溫的潤滑系統，以及能承受衝擊載荷的保持架設計。
4. 矯直機輥頸軸承選型
本矯直機兩個位置都用 雙列調心滾子軸承，使輥身撓度由內部自調心吸收而非端載。本案例中在原裝設備鋼印上發現的型號爲：支撐側 24130（150 × 250 × 100 mm）、工作輥側 23936（180 × 250 × 52 mm）— 均帶 C3 遊隙與 W33 外圈潤滑槽及油孔。
| 型號 | d × D × B (mm) | 典型位置 | 常見後綴選項（結構 / 保持架 + 遊隙） |
|---|---|---|---|
| 24130CA/W33 | 150 × 250 × 100 | 支撐輥 | CA / BE / MB / CC / EJ，C3 / C4 |
| 24132CA/W33 | 160 × 270 × 109 | 支撐輥（較大軋機） | CA / BE / MB / CC / EJ，C3 / C4 |
| 24134CA/W33 | 170 × 280 × 109 | 支撐輥（大型軋機） | CA / BE / MB / CC / EJ，C3 / C4 |
| 23936-S-MB-C3 | 180 × 250 × 52 | 工作輥 | CA / BE / MB / CC / EJ，C3 / C4 |
這些調心滾子系列共享相同的內部設計 / 保持架選項（CA、BE、MB、CC、EJ）與遊隙等級（C3、C4）。第 1 列的型號已編碼本矯直機裝用的具體變體 — 重新訂購時，先對照外圈鋼印的標記，再據您的工況與溫度選擇保持架與遊隙。
4.1 解碼此處關鍵的後綴
- C3 — 大於常規的徑向內部遊隙；輥熱到達軸承處必備。

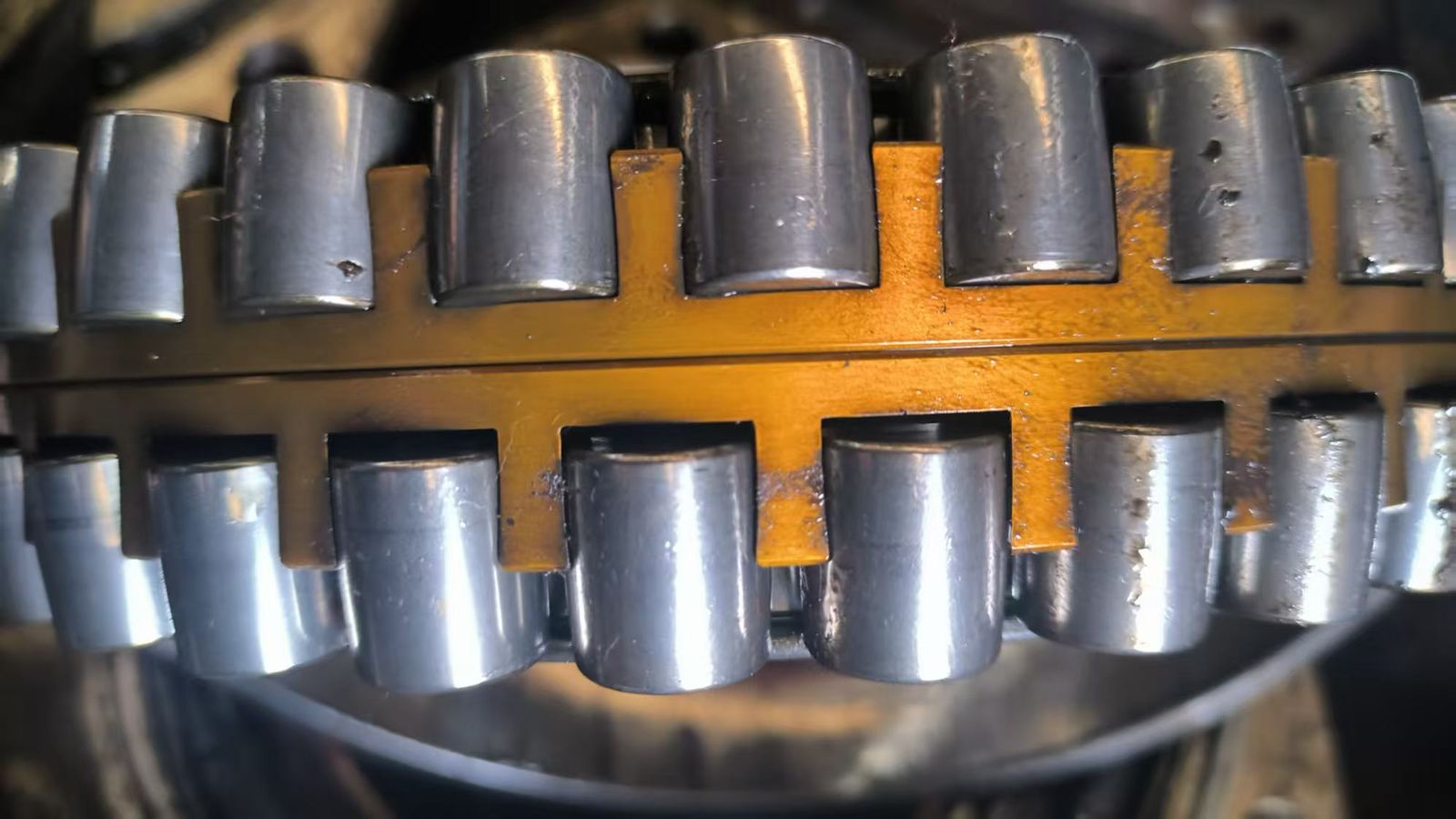

- MB — 機加工黃銅保持架；抗衝擊與振動的重工況選擇（見下圖）。
- CC / CA / BE / EJ — 調心滾子系列的內部設計與保持架變體；CA 與 BE 用機加工保持架，CC 與 EJ 用衝壓鋼保持架。按工況選保持架（衝擊/高溫用機加工黃銅 MB，標準工況用衝壓鋼 CC/EJ）。
- W33 — 外圈油槽與三個潤滑孔，將油或脂直接送至滾動體：油氣系統的接口。
- K / K30 — 錐孔（1:12 / 1:30），用於光軸上的套簡安裝。

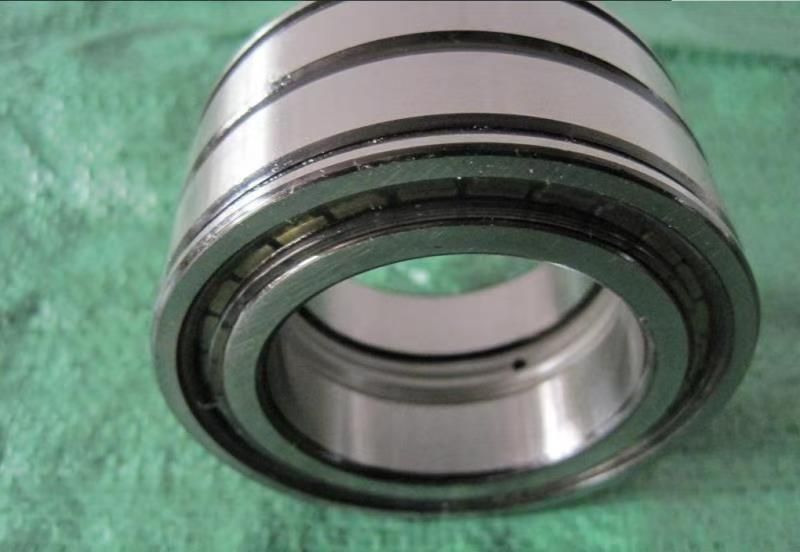

在徑向承載能力比調心更重要的位置 — 例如承受極高徑向載荷的支撐位置 — 滿裝雙列圓柱滾子軸承（NNF / SL 設計）是替代方案，在相同截面尺寸下比帶保持架設計多裝約 30% 滾動體。
5. 油氣潤滑與分配器選型

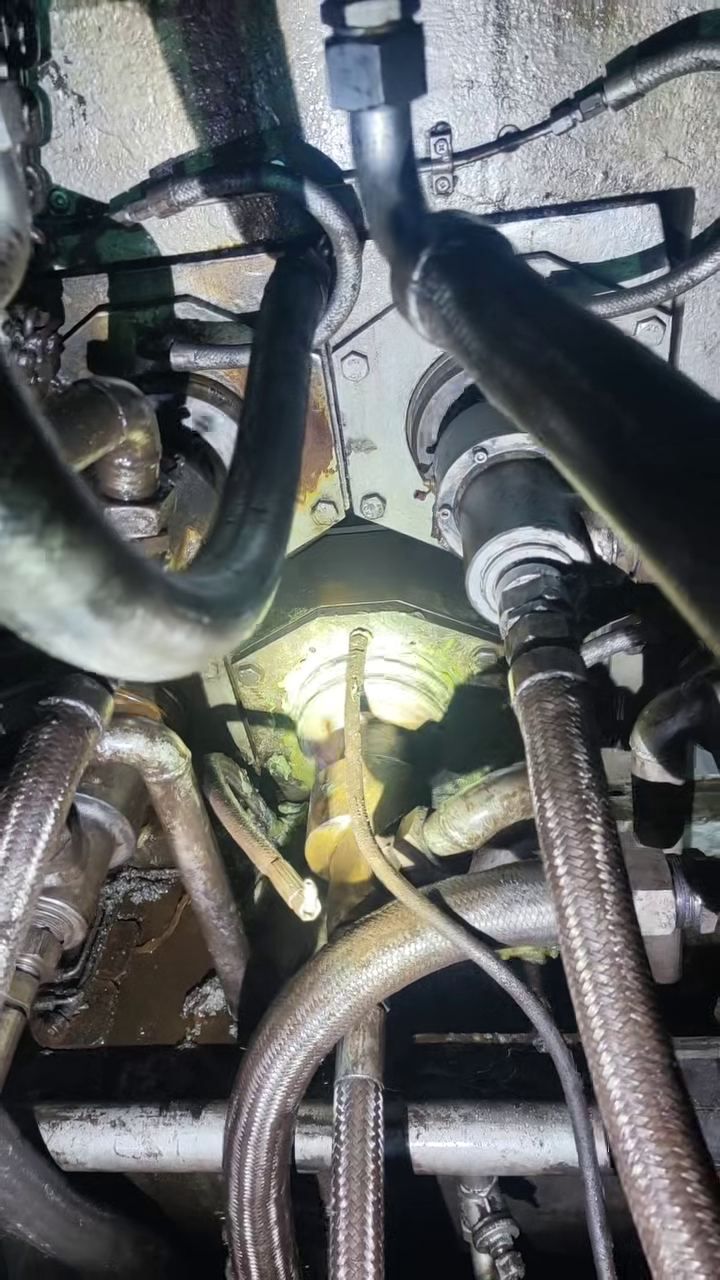

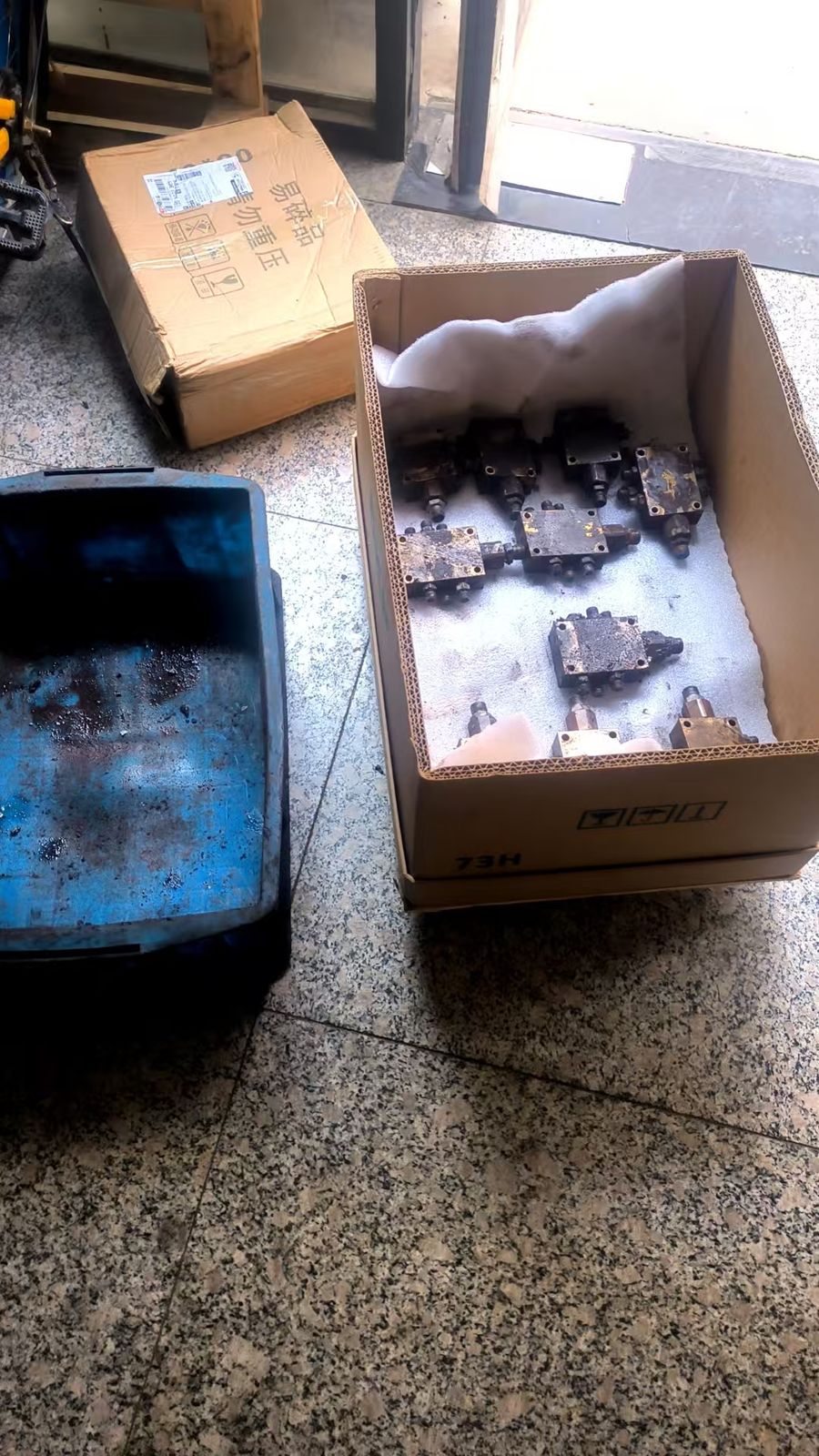

油氣系統在空氣流中將一層薄而連續的油膜輸送至每個輥頸 — 在持續高溫下遠優於潤滑脂，併產生正壓氣流將氧化皮擋在軸承座外。迴路的核心是 容積式分配器塊：
- 統計每條管線的潤滑點數量與每點每循環所需油量。
- 按單出口油量額定值（如 14/10 或 18/10 級）選每個黃銅塊，使每個出口精確計量一個點。
- 一個出口 = 一個軸承位置。切勿將兩根輥頸從單一出口三通分出。

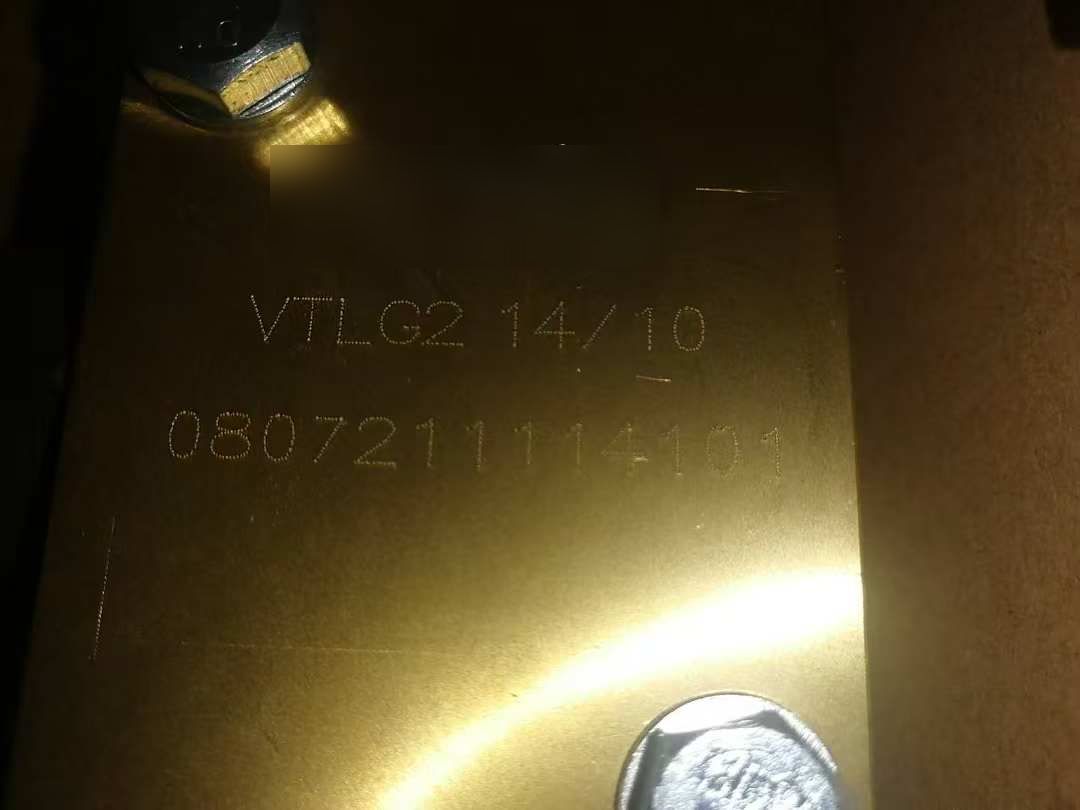

- 分配器儘量靠近潤滑點安裝；覈對塊面的出口標記與序列可追溯性。

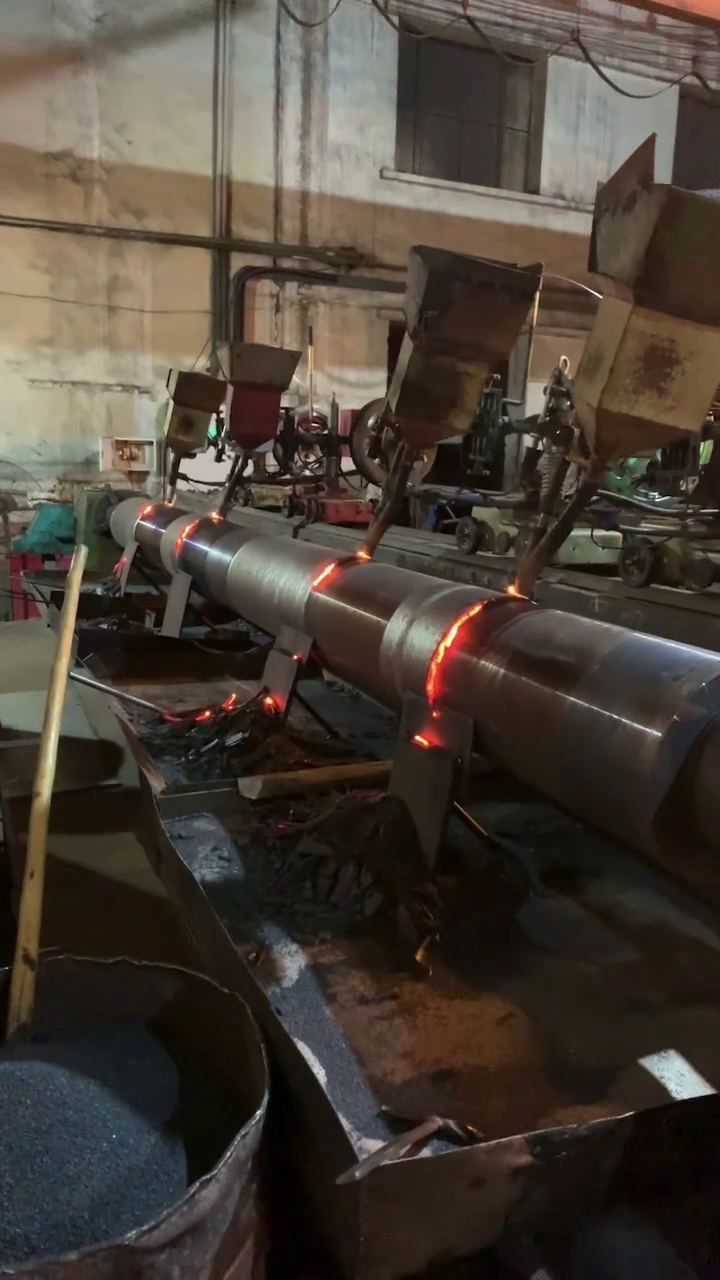

6. 輥面再製造：堆焊與精車
更換大型矯直機輥昂貴且慢。經濟路線 — 每次作業都用 — 是：

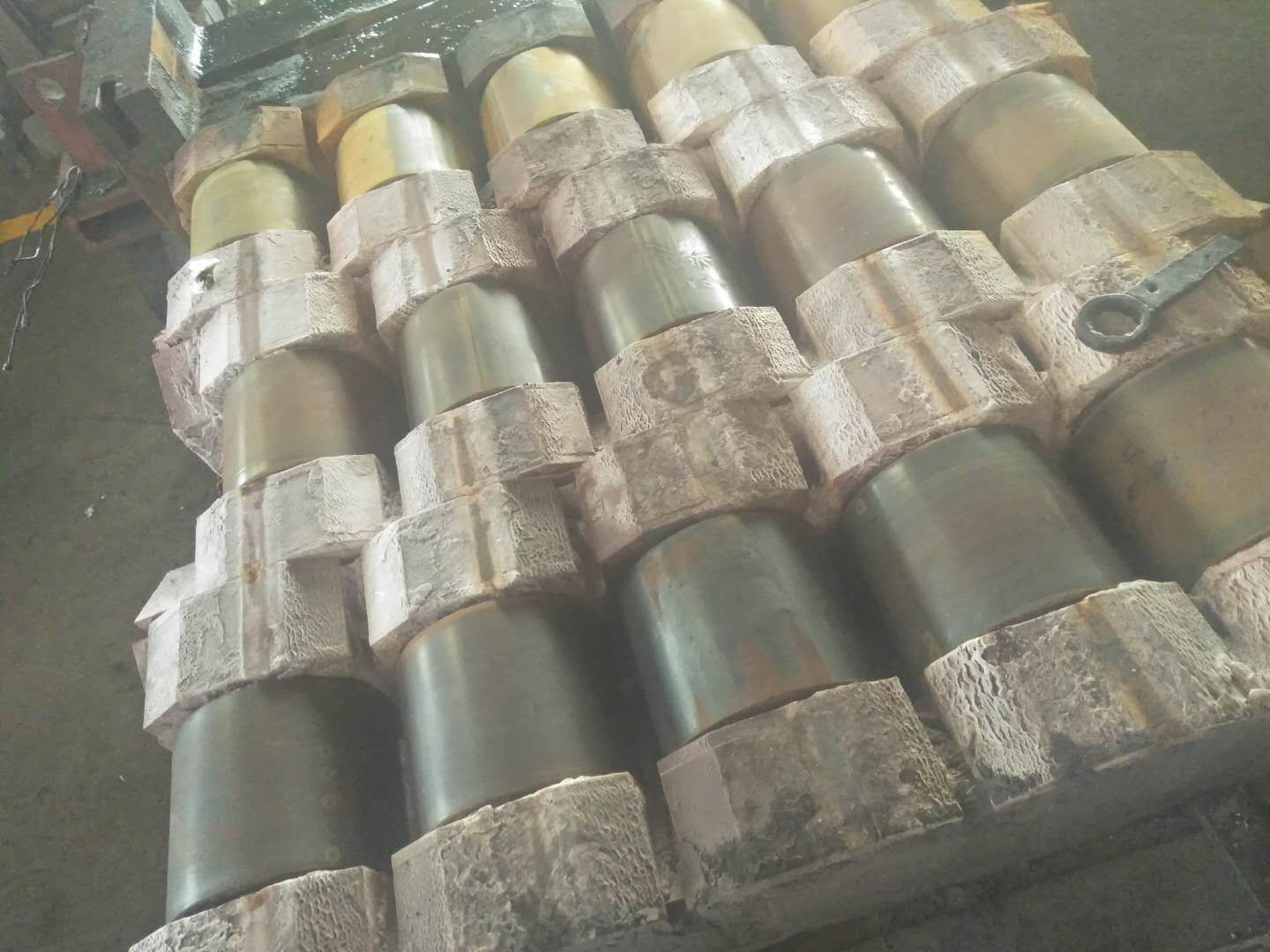

- 標繪缺陷於磨損輥身（在每個坑或磨損 patch 處粉筆標位）。
- 堆焊磨損表面，用硬麪焊絲，控制層間溫度。
- 應力消除，然後在重型車牀上精車回名義直徑與粗糙度。
- 同一大修中裝配新軸承 — 切勿在剛修復的輥身上覆用受熱損傷的軸承。
7. 熱矯直機軸承維護清單
- 每次更換都覈對遊隙等級（C3/C4） — 不只看尺寸。
- 確認保持架類型匹配工況：衝擊與高溫用機加工黃銅。
- 每次裝配覈對 W33 油槽與軸承座進給孔對齊。
- 每年檢查油氣分配器：計量漂移在軸承失效前不可見。
- 記錄各位置輥頸溫度；上升趨勢是最早的咬死預警。
- 取樣拆下潤滑脂：黑色、易碎潤滑脂 = 系統在軸承失效前很久就已幹運轉。
8. 常見問題
熱矯直機輥系軸承爲何早期失效？
主因是潤滑失效（輥頸溫度 150–250 °C 下潤滑脂碳化）、熱膨脹所需內部遊隙不足、氧化皮與除鱗水污染，以及不對中載荷。在我們記錄的多次大修中，咬死的軸承始終表現爲潤滑脂完全碳化、外圈移位——典型的“潤滑+遊隙”失效，而非材質缺陷。
熱矯直機輥系用哪些軸承類型？
兩個輥頸位置通常都用雙列調心滾子軸承，以便軸承吸收輥身撓度：支撐側用較寬的系列如 24130（150×250×100 mm），工作輥側用較窄的系列如 23936（180×250×52 mm）。在徑向承載能力比調心更重要的位置，也會用到滿裝圓柱滾子軸承（NNF 設計）。
C3 內部遊隙是什麼意思，爲何在本應用中不可或缺？
C3 是大於常規值的徑向內部遊隙。熱板經輥身傳導的熱量使內圈膨脹，輥頸上的過盈配合進一步減小遊隙。在熱矯直機上指定常規遊隙常導致預緊、過熱與咬死。C3——極端溫區用 C4——可對此補償。
爲何選機加工黃銅（MB）保持架而非衝壓鋼保持架？
機加工黃銅保持架強度更高，抗振動與衝擊載荷，在潤滑臨界狀態下更耐受，且高溫下不變形。對於矯直機道次典型的反覆衝擊載荷，衝壓鋼保持架在鉚釘與兜孔處磨損快；MB 黃銅保持架是軋機重工況的標準耐用選擇。
如何爲輥頸潤滑點爲油氣潤滑分配器選型？
先統計潤滑點數量，並按每個循環所需油量分組。再按單出口油量（例如 14/10、18/10 型額定值）選用黃銅容積式分配器塊，使每個輥頸由一根油氣管線精確供油。分配器須靠近潤滑點安裝，且每個出口只供一個軸承位置——切勿將一個出口分流給兩個點。
磨損的矯直機輥面能否修復而非更換？
可以。標準再製造路線是：對磨損輥身進行堆焊（硬麪）焊接，做應力消除處理，再精車回名義直徑與表面粗糙度。這以遠低於換新輥的成本恢復輥身。同一大修中務必檢查並更換軸承——在剛修復的輥身上覆用已碳化或已產生壓痕的軸承會毀掉整次修復。
能否供應與我軋機上原裝歐洲品牌軸承等效的產品？
可以。RAYSDE 按 ISO 規範供應尺寸與技術等效的調心滾子軸承與滿裝圓柱滾子軸承，匹配您原型號的遊隙等級、保持架材質與 W33 潤滑槽。將外圈上的型號鋼印發給我們，我們即可報價等效產品。
爲我中厚板軋機矯直機軸承報價需要哪些信息？
理想情況下：外圈上的軸承型號與後綴，或軸/軸承座尺寸加載荷、轉速與工作溫度。拆下軸承的照片（滾道、滾動體、保持架）可讓我們的工程師確認失效模式並推薦正確的遊隙與保持架變體。請發至 [email protected]。
