1. 什麼是迴轉支承
迴轉支承(也叫回轉支承軸承、轉盤軸承、迴轉驅動軸承)是一種大直徑滾動軸承,它把兩個機器結構連接起來,讓其中一個能相對另一個低速旋轉,同時承受徑向力、軸向力和傾覆力矩。
和每分鐘轉幾千轉的標準軸承不同,迴轉支承通常轉速只有 0.1-10 轉/分 - 一次轉幾度,卻在承受巨大的聯合載荷。這一個差異決定了它的全部設計:大而硬的滾道、可靠的密封,以及通常集成的齒輪(外齒或內齒),好讓電機驅動旋轉。
爲什麼採購方要在意: 迴轉支承很少是型錄件。它按應用逐單設計報價 - 所以供應商的工程響應能力,和價格一樣重要。
2. 四大主流結構
| 結構 | 滾動體 | 載荷特點 | 典型設備 |
|---|---|---|---|
| 單排球式(01 系列) | 四點接觸球 | 中等聯合載荷,轉速較高 | 小型挖掘機、裝載機、抓木器、焊轉檯 |
| 雙排球式(02 系列) | 雙排球 | 力矩更高,截面緊湊 | 中型挖掘機、汽車起重機 |
| 三排滾子式(13 系列) | 三排圓柱滾子 | 力矩和徑向承載最高 | 大型挖掘機、起重機、盾構機、風機 |
| 交叉滾子式(11 系列) | 交叉圓柱滾子 | 高精度、高剛度、緊湊 | 機器人、雷達、精密轉檯 |
選型捷徑: 球式贏在摩擦、轉速和價格;滾子式贏在重載能力和壽命。20 噸級挖掘機或 200 噸級履帶吊,默認答案就是三排滾子。
3. 應用場景
- 挖掘機和物料搬運 - 上部結構靠迴轉支承旋轉,衝擊載荷和連續循環要求滾道可靠、密封皮實。
- 汽車吊和履帶吊 - 力矩等級最高,三排滾子式佔主導。
- 風力發電機 - 偏航驅動(機艙對風)和變槳應用;防腐和抗疲勞壽命是關鍵。
- 隧道掘進機(盾構機) - 超大直徑、極大彎矩、長週期運行。
- 港口和旋臂起重機、堆取料機 - 連續作業,密封要防塵防水。
4. 如何選型
- 載荷: 最不利工況角度下的徑向力、軸向力和傾覆力矩 - 不是平均值。
- 轉速與工況: 每分鐘轉速、每小時旋轉圈數、一個班次裏有多少時間在轉。
- 齒輪: 外齒、內齒或無齒(光滾道) - 以及模數/齒數(如需驅動)。
- 安裝: 螺栓分佈圓、螺栓規格和數量、安裝面平面度和加工公差。
- 環境: 粉塵、水、溫度範圍,脂潤滑還是油浴。
- 精度與遊隙: 按溫度範圍定 P0/P6 和預緊或遊隙等級。
RAYSDE 範圍: 迴轉支承外徑 200 mm 至 4,000 mm - 單/雙排球式、三排滾子式、交叉滾子式 - 可做外齒、內齒或無齒。按你圖紙的非標設計是我們的差異化。
5. 走進我們的製造夥伴
以下照片和視頻拍攝於我們在中國 ISO 9001:2015 認證合作工廠的審覈訪問。每批產品出貨前完成尺寸檢驗,並隨貨提供免費 3.1 材質證書。

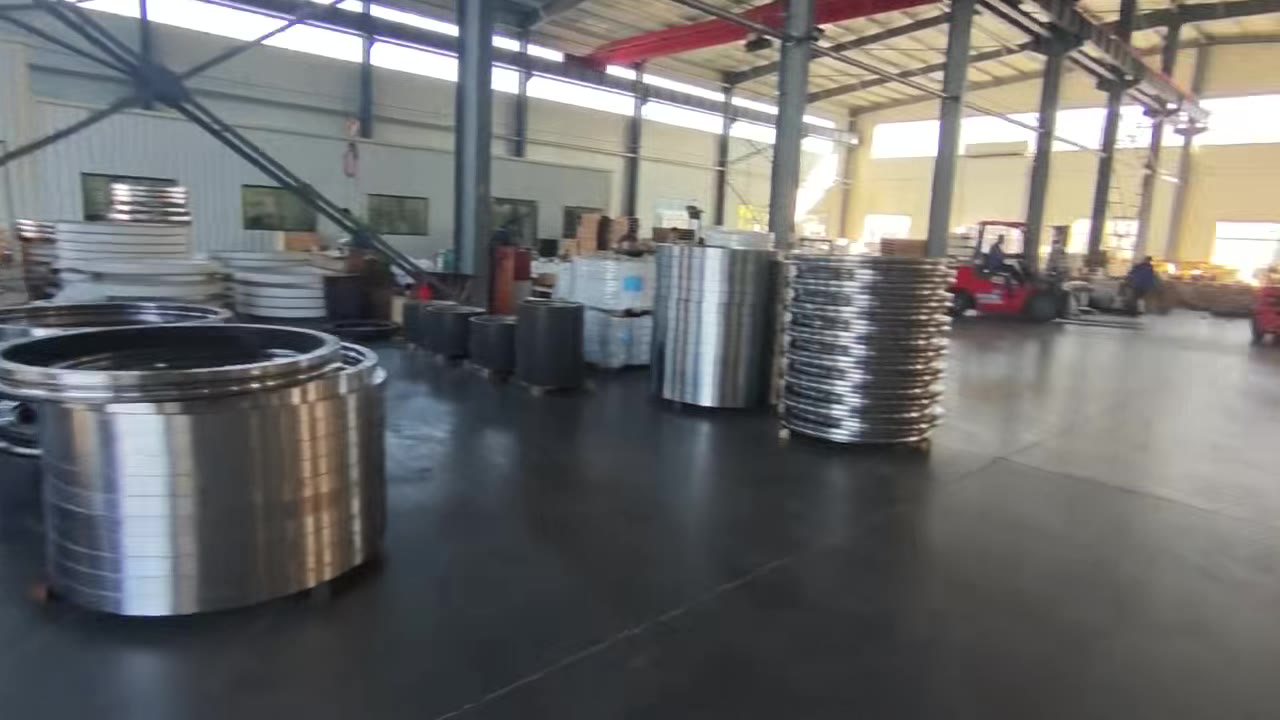

ISO 9001:2015 認證合作工廠車間實拍 - 滾道磨削、裝配與檢驗
6. 如何挑選供應商
迴轉支承失效代價高 - 偏航驅動卡死停一臺風機,迴轉支承開裂停一臺挖掘機。可靠供應商和便宜供應商的差別在這幾處:
- 認證: ISO 9001:2015(不是嘴上說 - 要證書編號和有效期)。
- 材料追溯: 帶爐號的 3.1 證書;42CrMo / 50Mn 或 GCr15,按設計定。
- 熱處理控制: 滾道硬度和淬硬層深度,是廉價迴轉支承最先出問題的地方。
- 檢驗: 滾道和螺栓孔 CMM 檢測,每批附書面尺寸報告。
- 工程支持: 報價前能不能核你的載荷計算和安裝設計?
- 交期誠實: 標準尺寸 15-25 天;大型三排滾子 30-45 天。承諾 3 米大圈一週交貨的,基本在猜。
想替換歐美品牌迴轉支承(第二貨源)? 發來圖紙或樣品尺寸,我們覈驗互換性後報價。你那邊不需要提供任何品牌名。
7. 常見問題
迴轉支承是做什麼用的?
它在傳遞徑向力、軸向力和傾覆力矩的同時實現低速受控旋轉,是挖掘機、起重機、盾構機、風機偏航驅動和旋臂起重機的核心旋轉關節。
球式迴轉支承和滾子式迴轉支承有什麼區別?
球式適合中等載荷和較高轉速,摩擦更低;三排滾子式在低速下承受更高力矩和徑向載荷,是重型挖掘機和起重機的標準選擇。
迴轉支承能用多久?
安裝正確、密封良好、潤滑到位且載荷不超額定值時,工業迴轉支承通常可用 8-15 年或 2-5 萬工作小時。早期失效幾乎都能追溯到密封污染、螺栓預緊力失效或安裝面誤差。
可以按我的圖紙定製迴轉支承嗎?
可以。ISO 9001:2015 認證工廠常規按圖紙或樣品生產非標迴轉支承,齒輪可做外齒、內齒或無齒,螺栓孔距可按需調整。發來圖紙或安裝尺寸即可報價。
迴轉支承附帶什麼證書?
標準發貨附帶材質證書(3.1)和尺寸檢驗報告。製造工廠持有 ISO 9001:2015 認證,可應要求提供鋼廠質保書和第三方檢驗。
